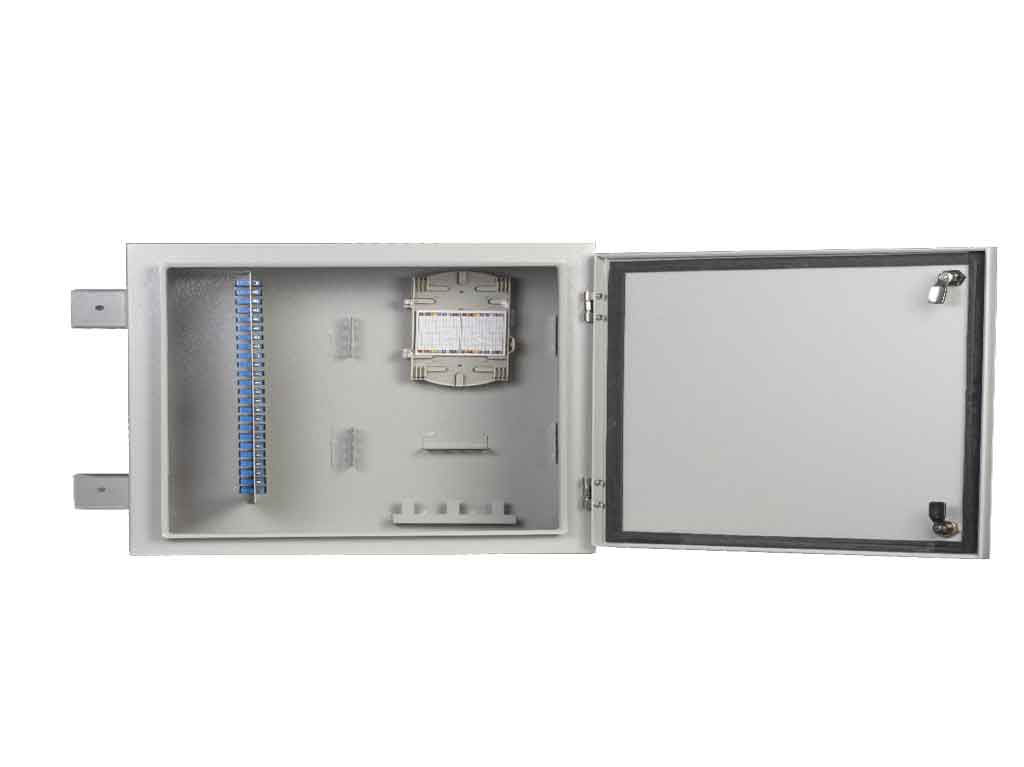

کابینت راک فیبرنوری ODC 144 core دیواری Wall mount ODC 144 core
|
نام |
مقدار |
|
مدل |
دیواری RASA-WS144 |
|
ظرفیت |
144/72 CORE |
|
نوع آداپتور |
SC/DX |
|
جنس بدنه |
فلزی |
|
درجه حفاظت نفوذ آب و خاک |
IP55 |
| رنگ |
Ral 7035 |
|
ابعاد |
W=500mm H=600mm D=200mm |
راک های ODC (OPTICAL DISTRIBUTION CABINET) در سیستمهای ارتباطی فیبر نوری با زیر ساخت GPON برای شبکه های FTTH (FIBER TO THE HOME ) استفاده می شود . درون راکهای ODC طراحی شده شرکت رسا صنعت دارای ZONE های مختلفی به شرح ذیل می باشد :
SPLITTER ZONE : در راکهای ODC جهت توزیع فیبر نوری در نزدیکی مشترک از SPLITTER استفاده می شود که ODC های ساخت شرکت رسا صنعت دارای محفظه مناسب با درسترسی آسان برای نصب و فرمکاری انواع اسپلیتر می باشد .
ODF ZONE : ODF صفحه ایی جهت نصب ADAPTER ها برای ارتباط فیبر های وردی و خروجی به ODC با اسپلیتر می باشد . در ODCهای شرکت رسا صنعت ODF مناسب جهت نصب ورودی ها و خروجی های اسپلیتر طراحی و اجرا شده است .. نوع آداپتورهای قابل نصب روی ODF راکهای ODC شرکت رسا صنعت SC/DX است و با توجه به ظرفیت ODC تعداد آنها مشخص می شوند.
ورودی و خروجی کابل ها : در راک ODC WALL MOUNT RASA-W 144 CORE شش عدد محفظه ورودی و خروجی کابل با گلند تعبیه شده است و برای FIX کردن هر کابل روبرو سوراخ گلند مربوطه مکانی برای فیکس کردن کابل با بست گازی وجود دارد.
محفظه فرم کاری لوزهای رزرو : برای مدیریت بهتر در نگهداری و عیب یابی و جلوگیری از شلوغی در فرمکاری لوزها در راکهای ODC روی جداره سمت چپ راک محفظه ایی برای لوزهای رزرو تعبیه شده است .
FUSION (SPLICE ) TRY ZONE محل نصب کاستهای فیبر نوری : با توجه به ظرفیت راک 6 عدد کاست 24 CORE نصب و برای آرایش لوزهای ورودی به کاست و PIGTAIL ها ، پیرامون کاستها گیره های مناسبی نصب شده است .
متعلقات همراه کابینت راک فیبرنوری ODC 144 core :
گلند 21 سه عدد گلند 16 سه عدد . بست گازی 6 عدد . پیچ و بست مربوط به نسب . پایه های دستپیچ 4 عدد
